প্রেসার রেঞ্জ এবং সেফটি কনফিগারেশন: কম্প্রেসার নির্বাচনের জন্য একটি ফিল্ড ইঞ্জিনিয়ারের চেকলিস্ট

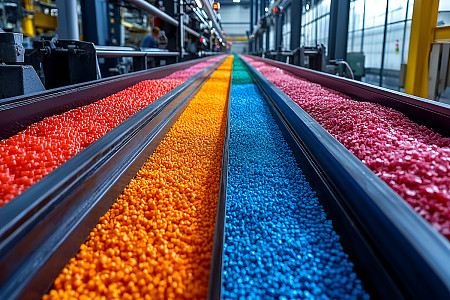

গত ত্রৈমাসিক, আমাকে থাইল্যান্ডের একটি প্লাস্টিক প্ল্যান্টে ডাকা হয়েছিল। তাদের উৎপাদন লাইন 18 ঘন্টার জন্য ডাউন ছিল। মূল কারণ? একটি স্ক্রু এয়ার কম্প্রেসার যা তিন বছর ধরে নিশ্ছিদ্রভাবে চলছিল হঠাৎ রাতারাতি জব্দ করা হয়।

যখন আমি লগগুলি টানলাম, তখন উচ্চ-তাপমাত্রার অ্যালার্মটি ট্রিগার হয়েছিল - তবে তাপ সেন্সরটি কখনই জরুরি শাটডাউন সার্কিটে তারযুক্ত ছিল না। রটারটি কেসিংয়ে ঢালাই না হওয়া পর্যন্ত কম্প্রেসার চলতে থাকে।

যে ঘটনা একটি মেশিন ব্যর্থতা ছিল না. এটি একটি কনফিগারেশন ব্যর্থতা ছিল.

বছরের পর বছর ধরে, আমি সারা বিশ্বে একই ধরনের গল্প দেখেছি—মধ্যপ্রাচ্যের পেট্রোকেমিক্যাল সাইট থেকে ইউরোপের খাদ্য প্রক্রিয়াকরণ প্ল্যান্ট পর্যন্ত। সাধারণ থ্রেড খুব কমই সংকোচকারী টাইপ। এটি প্রকৃত অপারেটিং চাপের তুলনায় নিরাপত্তা কনফিগারেশনে প্রায় সবসময়ই একটি তদারকি।

এই গাইড একটি তাত্ত্বিক কাগজ নয়. এটি বাস্তব ভাঙ্গন, আচ্ছাদন থেকে আঁকা একটি ব্যবহারিক চেকলিস্টস্ক্রু এয়ার কম্প্রেসার, উচ্চ-চাপ পিস্টন, এবং কেন্দ্রাতিগ একক, যাতে আপনি সঠিক প্রতিরক্ষামূলক স্তরগুলিকে আপনার নির্দিষ্ট চাপ পরিসরের সাথে মেলাতে পারেন।

নিম্ন-চাপের পরিসর (15 বার / 220 psi পর্যন্ত) — "সাধারণ" সিস্টেমে লুকানো ঝুঁকি

এটি সবচেয়ে সাধারণ চাপ ব্যান্ড, এবংস্ক্রু এয়ার কম্প্রেসারএই স্থান আধিপত্য. যেহেতু এই সিস্টেমগুলিকে "স্ট্যান্ডার্ড" হিসাবে বিবেচনা করা হয়, অনেক অপারেটর ধরে নেয় মৌলিক সুরক্ষা যথেষ্ট। অনুশীলনে, আমি তিনটি পুনরাবৃত্ত ফাঁক দেখতে পাই:

1. তাপমাত্রার যুক্তি, শুধুমাত্র তাপমাত্রা সুইচ নয়

অনেক বেস-মডেল স্ক্রু কম্প্রেসার একটি সাধারণ বাইমেটাল তাপমাত্রা সুইচ ব্যবহার করে। এটি 120 ডিগ্রি সেলসিয়াসে ভ্রমণ করে, কিন্তু ততক্ষণে, তেল ইতিমধ্যেই সিদ্ধ হয়ে গেছে। একটি সঠিকভাবে কনফিগার করা স্ক্রু এয়ার কম্প্রেসারে একটি হার্ডওয়্যারযুক্ত লজিক ইন্টারলক সহ একটি PT100 RTD সেন্সর অন্তর্ভুক্ত করা উচিত - PLC-তে কেবল একটি নরম অ্যালার্ম নয়। কন্ট্রোলারকে অবশ্যই 110°C তাপমাত্রায় শারীরিকভাবে শক্তি কাটাতে হবে এবং একটি ম্যানুয়াল রিসেট প্রয়োজন। এই একক বৈশিষ্ট্যটি বিশ্বব্যাপী আমার সম্মুখীন হওয়া অকাল রটার ব্যর্থতার 70% প্রতিরোধ করে।

2. তেল ফিল্টার জুড়ে ডিফারেনশিয়াল প্রেসার পর্যবেক্ষণ

একটি আটকে থাকা তেল ফিল্টার বিয়ারিংগুলিকে ক্ষুধার্ত করে। অধিকাংশ কম্প্রেসার প্যাকেজ শুধুমাত্র চূড়ান্ত স্রাব চাপ নিরীক্ষণ. কিন্তু একটি সুনির্দিষ্টস্ক্রু এয়ার কম্প্রেসারতেল ফিল্টার জুড়ে একটি ডেল্টা-পি সুইচ থাকা উচিত। যখন চাপের পার্থক্য 2.5 বারের বেশি হয়, তখন বাইপাস ভালভ খোলার আগে এবং ফিল্টারবিহীন তেল সঞ্চালনের আগে নিয়ামকের একটি পরিষেবা সতর্কতা ফ্ল্যাগ করা উচিত। এটি একটি স্বল্প-মূল্যের অ্যাড-অন যা একটি এড়িয়ে যাওয়া ওভারহোলের মাধ্যমে নিজের জন্য অর্থ প্রদান করে।

3. ফেজ সুরক্ষা এবং ঘূর্ণন যাচাইকরণ

আমি ইন্দোনেশিয়া, নাইজেরিয়া এবং ব্রাজিলে বিপরীত ঘূর্ণন ক্ষতি দেখেছি—সর্বদা একটি সাইট পাওয়ার পুনঃসংযোগের পরে। একটি সঠিকভাবে কনফিগার করা স্ক্রু কম্প্রেসারে অবশ্যই একটি ফেজ সিকোয়েন্স রিলে অন্তর্ভুক্ত থাকতে হবে যা ঘূর্ণন ভুল হলে শারীরিকভাবে স্টার্টআপকে বাধা দেয়। এটি ঐচ্ছিক নয়; এটি একটি মৌলিক স্তর যা প্রতিটি ক্রয় আদেশে নির্দিষ্ট করা উচিত।

নিম্ন-চাপের শুল্কের জন্য, এই তিনটি সুরক্ষা সহ একটি টুইন-লোব স্ক্রু এয়ার কম্প্রেসার নির্ভরযোগ্যতা এবং নিরাপত্তার সর্বোত্তম ভারসাম্য প্রদান করে। দামের সুবিধা নির্বিশেষে, হার্ডওয়্যারযুক্ত তাপ এবং ফেজ সুরক্ষার অভাব রয়েছে এমন একটি প্যাকেজ গ্রহণ করবেন না।

মাঝারি-চাপের পরিসর (15-40 বার / 220-580 psi) — পিস্টন কম্প্রেসারগুলিতে তাপীয় ক্যাসকেড পরিচালনা করা

আপনি 15 বার অতিক্রম করার সাথে সাথেই বাজারটি মাল্টি-স্টেজ পিস্টন কম্প্রেসারের দিকে চলে যায়। এখানে নিরাপত্তা চ্যালেঞ্জ একা চাপ নিয়ন্ত্রণ নয় - এটি তাপীয় গ্রেডিয়েন্ট ব্যবস্থাপনা।

কয়েক বছর আগে, আমি ভারতের একটি পিইটি প্রিফর্ম প্ল্যান্টে আগুনের তদন্ত করেছি। একটি দ্বি-পর্যায়ের পিস্টন সংকোচকারী একটি অবরুদ্ধ আন্তঃকুলার অনুভব করেছে। দ্বিতীয় পর্যায়ের স্রাব তাপমাত্রা 230 ডিগ্রি সেলসিয়াসে বেড়েছে, স্রাব ভালভের মধ্যে কার্বন জমার প্রজ্বলন করছে। শিখা আবার ক্র্যাঙ্ককেসে জ্বলে উঠল।

তদন্তে দেখা গেছে যে কম্প্রেসার শুধুমাত্র চূড়ান্ত স্রাবের তাপমাত্রা পর্যবেক্ষণ করে। মধ্যবর্তী পর্যায়ে কোন স্বাধীন সুরক্ষা ছিল না।

মাঝারি-চাপের পিস্টন ইউনিটগুলির জন্য, আমি তিনটি অ-আলোচনাযোগ্য নিরাপত্তা স্তর সুপারিশ করি:

•  প্রতিটি কম্প্রেশন পর্যায়ে স্বাধীন তাপমাত্রা পর্যবেক্ষণ।প্রতিটি সিলিন্ডার ডিসচার্জের নিজস্ব থার্মোকল থাকতে হবে, এবং PLC-কে অবশ্যই একটি শাটডাউন ট্রিগার করতে হবে যদি কোনো পর্যায় তার ডিজাইনের সীমা অতিক্রম করে - শুধু চূড়ান্ত আউটলেট নয়।
• টেল-টেল ইন্ডিকেটর সহ যান্ত্রিক নিরাপত্তা ভালভ।উচ্চ-চাপের পরিষেবাগুলিতে, সুরক্ষা ভালভগুলি উত্তোলন এবং পুনরায় বসাতে পারে কিন্তু সম্পূর্ণরূপে বন্ধ করতে ব্যর্থ হয়, যার ফলে মাইক্রো-লিক হয়। একটি উত্তোলন লিভার এবং ভিজ্যুয়াল সূচক সহ ভালভগুলি নির্দিষ্ট করুন যাতে অপারেটররা ভালভটি উপশম হয়েছে কিনা তা নিশ্চিত করতে পারে৷ এটি দূরবর্তী বা অনুপস্থিত সাইটগুলিতে বিশেষভাবে গুরুত্বপূর্ণ৷
• ম্যানুয়াল ব্যাকআপ সহ স্বয়ংক্রিয় কনডেনসেট ড্রেন।মাঝারি-চাপের সংকোচনে আর্দ্রতা অনিবার্য। স্বয়ংক্রিয় ড্রেন ব্যর্থ হয় - আমি দেখেছি সোলেনয়েড কয়েল আর্দ্র পরিবেশে পুড়ে যায়। প্রতিটি স্বয়ংক্রিয় ড্রেন একটি ম্যানুয়াল আইসোলেশন এবং ড্রেন ভালভ দ্বারা ব্যাক করা উচিত, সাপ্তাহিক ম্যানুয়াল চেকিংয়ের জন্য একটি লিখিত পদ্ধতি সহ।

উচ্চ-চাপের পরিসর (40 বারের উপরে / 580 psi) - আপনার বেসলাইন হিসাবে API স্ট্যান্ডার্ড

40 বারের বেশি অ্যাপ্লিকেশনের জন্য—গ্যাস ফিলিং স্টেশন, পাইপলাইন পরীক্ষা, বা উচ্চ-চাপ নাইট্রোজেন বুস্টিং—নিরাপত্তা কনফিগারেশন সেরা অনুশীলন থেকে ইঞ্জিনিয়ারিং কোডগুলিতে স্থানান্তরিত হয়। এই অঙ্গনে, স্ক্রু এয়ার কম্প্রেসার খুব কমই ব্যবহার করা হয়; পিস্টন বা ডায়াফ্রাম ইউনিট দখল করে। যাইহোক, নিরাপত্তা নীতি ওভারল্যাপ.

API 618 (রিসিপ্রোকেটিং কম্প্রেসার) এবং ASME B31.3 পাইপিং প্রয়োজনীয়তার উপর ভিত্তি করে, এখানে প্রতিটি উচ্চ-চাপ প্যাকেজ অন্তর্ভুক্ত থাকতে হবে:

1. সিরিজে দ্বিগুণ অতিরিক্ত চাপ সুরক্ষা।একটি একক ত্রাণ ভালভ অপর্যাপ্ত। কনফিগারেশনে একটি প্রাইমারি রিলিফ ভালভ সেট করা উচিত অপারেটিং চাপের উপরে 5% এবং একটি সেকেন্ডারি ভালভ সেট 8%, একটি নিরাপদ ভেন্ট হেডারে ডিসচার্জ করা। এই অপ্রয়োজনীয়তা মার্কিন যুক্তরাষ্ট্রে আমি যে দুটি উদ্ভিদের সাথে কাজ করেছি সেখানে বিপর্যয়মূলক ফাটল রোধ করেছে।

2. কম্পন এবং রড-ড্রপ পর্যবেক্ষণ।উচ্চ-চাপের পিস্টন কম্প্রেসারগুলি উল্লেখযোগ্য যান্ত্রিক চাপ অনুভব করে। আমি দৃঢ়ভাবে সুপারিশ

•  রাইডার রিং পরিধান সনাক্ত করতে প্রতিটি ক্রসহেড গাইডে প্রক্সিমিটি প্রোব
•  প্রতিটি সিলিন্ডারের মাথায় ভাইব্রেশন ট্রান্সডুসার, যদি বেগ 25 মিমি/সেকেন্ডের বেশি হয় তাহলে শাটডাউন যুক্তি সহ

3. কম-শাটডাউন সহ ক্র্যাঙ্ককেস তেলের চাপ।উচ্চ-চাপ পরিষেবাতে, তেলের চাপ বিয়ারিংগুলিকে টিকিয়ে রাখে এবং ক্ষমতা-নিয়ন্ত্রণ আনলোডারগুলিকেও পরিচালনা করে। একটি কম তেল চাপের সুইচ যা অবিলম্বে ড্রাইভারকে বন্ধ করে দেয় তা বাধ্যতামূলক - একটি সতর্কতা আলো নয়, কিন্তু একটি শারীরিক শাটডাউন রিলে৷

সেন্ট্রিফিউগাল কম্প্রেসার — সার্জ প্রোটেকশন হল পার্সোনেল প্রোটেকশন

সেন্ট্রিফিউগাল কম্প্রেসারগুলি খুব উচ্চ গতিতে কাজ করে, প্রায়ই বড় ইম্পেলার সহ। সবচেয়ে বিপজ্জনক নিরাপত্তা ঘটনা অতিরিক্ত চাপ নয় - এটি ঢেউ।

যখন একটি সেন্ট্রিফিউগাল কম্প্রেসার বৃদ্ধি পায়, তখন রটারটি মিলিসেকেন্ডে কয়েক মিলিমিটার দ্বারা অক্ষীয়ভাবে স্থানান্তর করতে পারে। ফলে কম্পন স্রাব পাইপ ফেটে যেতে পারে. আমি একটি ইউরোপীয় রাসায়নিক প্ল্যান্টে একটি 10-ইঞ্চি স্টেইনলেস স্টীল ফ্ল্যাঞ্জ শিয়ারে একটি বৃদ্ধির ঘটনা দেখেছি।

কেন্দ্রাতিগ ইউনিটগুলির জন্য, এই নিরাপত্তা বৈশিষ্ট্যগুলি আলোচনার যোগ্য নয়:

•  ডেডিকেটেড দ্রুত-অভিনয় ব্লো-অফ ভালভ সহ অ্যান্টি-সার্জ নিয়ন্ত্রণ।ভালভ প্রতিক্রিয়া সময় 1 সেকেন্ডের কম হতে হবে। নির্দিষ্ট করার সময়, সরবরাহকারীকে ভালভ স্টেপ-রিসপন্স টেস্ট রিপোর্টের জন্য জিজ্ঞাসা করুন। যদি তারা এটি সরবরাহ করতে না পারে তবে এটি একটি লাল পতাকা হিসাবে বিবেচনা করুন।
•  অক্ষীয় অবস্থান পর্যবেক্ষণ (খোঁচা ভারবহন পরিধান)।খাদ স্থানচ্যুতি পরিমাপের দুটি স্বাধীন প্রক্সিমিটি প্রোব ইনস্টল করা উচিত। যদি অক্ষীয় আন্দোলন 0.3 মিমি অতিক্রম করে (রটার ডিজাইনের উপর নির্ভর করে), থ্রাস্ট বিয়ারিং ব্যর্থ হওয়ার আগে সিস্টেমটিকে অবশ্যই একটি নিয়ন্ত্রিত শাটডাউন শুরু করতে হবে।
• ভেন্ট প্রবাহ নিরীক্ষণের সাথে শুকনো গ্যাস সিল।বিপজ্জনক গ্যাস সহ অ্যাপ্লিকেশনের জন্য, শুষ্ক গ্যাস সিলগুলি মানক। কিন্তু আসল নিরাপত্তা লিকেজ ভেন্ট ফ্লো মিটারে। ভেন্ট প্রবাহে ক্রমান্বয়ে বৃদ্ধি সিলের অবনতি নির্দেশ করে এবং কয়েক সপ্তাহের আগাম সতর্কতা প্রদান করে-যদি পর্যবেক্ষণ ইনস্টল করা হয় এবং প্রবণতা থাকে।

তিনটি সার্বজনীন নিরাপত্তা নিয়ম - আপনি কোন কম্প্রেসার টাইপ বেছে নিন তা কোন ব্যাপার না

আমি বিশ্বব্যাপী পরিদর্শন করা প্রতিটি সাইট জুড়ে- অস্ট্রেলিয়ার খনিতে একটি স্ক্রু এয়ার কম্প্রেসার, রাশিয়ান গ্যাস সুবিধার একটি পিস্টন কম্প্রেসার, বা একটি জার্মান শোধনাগারের একটি কেন্দ্রাতিগ ইউনিট - এই তিনটি নিয়ম সত্য:

1.  কম্প্রেসার স্রাব এ ম্যানুয়াল বিচ্ছিন্নতা ভালভ.ইলেকট্রনিক শাটডাউন ব্যর্থ হতে পারে। ডিসচার্জ ফ্ল্যাঞ্জে একটি ফিজিক্যাল বল ভালভ বা গেট ভালভ অপারেটরদেরকে জরুরী পরিস্থিতিতে সিস্টেম থেকে কম্প্রেসারকে আলাদা করার ক্ষমতা দেয়, এমনকি যদি কন্ট্রোল সিস্টেম প্রতিক্রিয়াহীন হয়।
2. লুব্রিকেটেড সিস্টেমের উপর দৃষ্টি গ্লাস।অয়েল-ফ্লাডেড স্ক্রু কম্প্রেসারগুলির জন্য, তেল রিটার্ন লাইনের দৃষ্টি কাচ হল একটি সাধারণ, উপেক্ষিত সুরক্ষা ডিভাইস। আপনি যদি লোড করা অপারেশনের সময় তেল প্রবাহিত দেখতে না পান তবে তেল স্ক্যাভেঞ্জ লাইনটি ব্লক করা হয়। এই চাক্ষুষ নিশ্চিতকরণ ব্যতীত, কম্প্রেসার ধীরে ধীরে তেল হারাবে, যার ফলে অনাহারে ভুগতে হবে। আমি একটি আদর্শ লাইন আইটেম হিসাবে প্রতিটি তেল-প্লাড স্ক্রু এয়ার কম্প্রেসারে একটি দৃষ্টি গ্লাস নির্দিষ্ট করার সুপারিশ করছি।
3.  প্রতিটি চাপ এবং তাপমাত্রা সেন্সরের জন্য ক্রমাঙ্কন রেকর্ড।আমি এই যথেষ্ট জোর দিতে পারে না. একটি সেন্সর যা 5°C কম পড়ে তা আপনার সম্পূর্ণ নিরাপত্তা কনফিগারেশনকে পরাজিত করবে। নিশ্চিত করুন যে আপনার সরবরাহকারী আন্তর্জাতিক মানের (ISO 17025) সাথে সনাক্তযোগ্য কারখানার ক্রমাঙ্কন শংসাপত্র সরবরাহ করে। অধিকন্তু, বার্ষিক পুনঃক্রমিককরণের সময়সূচী—এটি হল একক সবচেয়ে সাশ্রয়ী-কার্যকর নিরাপত্তা বিনিয়োগ যা আপনি করতে পারেন।

চূড়ান্ত পছন্দ করা - আপনার দায়িত্বের উপর ভিত্তি করে একটি সিদ্ধান্ত ম্যাট্রিক্স

আপনি যদি একটি নতুন কম্প্রেসার স্টেশনের পরিকল্পনার পর্যায়ে থাকেন, তাহলে এখানে একটি সরলীকৃত কাঠামো রয়েছে যা আমি সাইট মূল্যায়নের সময় ক্লায়েন্টদের সাথে শেয়ার করি:

কেন এটি গুরুত্বপূর্ণ - সম্মতির বাইরে

আমি ছয়টি মহাদেশ জুড়ে কম্প্রেসার সিস্টেমে কাজ করেছি। সবচেয়ে সফল অপারেটররা নিরাপত্তা কনফিগারেশনকে খরচের লাইন হিসেবে দেখে না। তারা এটিকে বীমা হিসাবে দেখে যা আপটাইম, রক্ষণাবেক্ষণের পূর্বাভাসযোগ্যতা এবং কর্মীদের বিশ্বাসে লভ্যাংশ দেয়।

একটি সঠিকভাবে কনফিগার করা স্ক্রু এয়ার কম্প্রেসার যথাযথ থার্মাল এবং ফিল্টার সুরক্ষা সহ একটি খারাপভাবে কনফিগার করা ইউনিটকে তিন থেকে পাঁচ বছরের মধ্যে টিকবে, 40% কম অপরিকল্পিত স্টপ সহ। একটি ভাল যন্ত্রযুক্ত পিস্টন কম্প্রেসার আগুনের ঝুঁকি হওয়ার কয়েক সপ্তাহ আগে আপনাকে একটি ব্যর্থ ইন্টারকুলার সম্পর্কে সতর্ক করবে। একটি সার্জ-সুরক্ষিত সেন্ট্রিফিউগাল ইউনিট সম্পূর্ণ 20 বছরের ডিজাইন জীবনের জন্য আপনার পাইপিংকে অক্ষত রাখবে
